一、性能試驗的說明
鼓風機的主要性能項目是在制造廠內進行試驗的,并將當時的試驗條件(試驗時的進氣溫度、大氣壓、轉速等)下的流量、風量、壓力、軸功率和噪聲等的測量值換算成額定條件丈指定溫度、氣體密度、進氣壓力、轉速等)而取得。
其性能試驗按如下所定標準:GB/T,l236一1985《通風機空氣動力性能試驗方法》、JB/T 3165-1982(離心和軸流式鼓風機和壓縮機熱力性能試驗)、ZB/J 72031-1989《一般用途羅茨鼓風機性能試驗方法》(僅適用于特定況)、GB/T 1236-2000(工業通風機用標準化風道進行性能試驗)和JB/T 8941.2-1999《一般用途羅茨鼓風機能試驗方法》。
測量的主要項目是:
1、流量
l)以節流孔或皮托管測量的方法。
2)用側量管路,以集流器、節流孔板或皮托管測最的方法。
用分別確定的計算公式,計算求得以這些裝置測得的值。
還有,風機的風量是指進氣風量,在出氣側測量時,應換算到進氣側。
2、壓力
壓力仍用前述裝置,用靜壓管(U形壓力表)
通過朝向垂直于氣體流動方向的測量孔進行測量。風機中,U形壓力表通常是使用水或水銀等液體。
3、軸功率
用功率計測量電動機的輸人功率,根據電動機效率曲線換算成電動機輸出功率,并求出軸功率。
4、嗓聲
用指示噪聲計,按風機額定狀態或與其接近的狀態,測量進口中心的噪聲。
這些測點是通過節流試驗用節流裝置取得的,一般測量7個點以上,其中,有2點是測最規定點前后位置的。
二、性能曲線
在曲線圖上表示性能試驗所得的風量、壓力、軸功率、效率等的曲線,是表示該風機性能的,故稱之
為性能曲線。
關于性能曲線之例,就影響性能曲線的項目敘述如下(僅指風機性能)。
1.典型的性能曲線圈

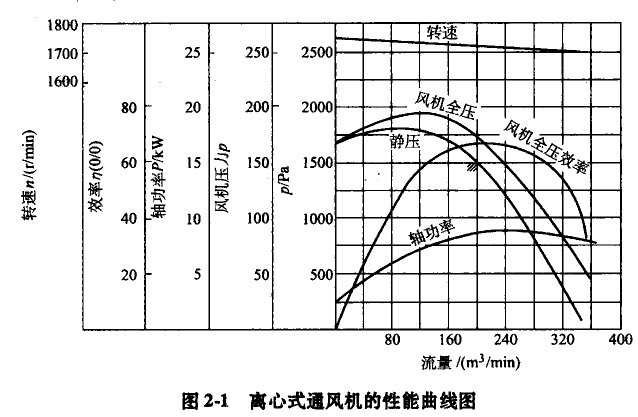

圖2-1列出了離心式通風機性能試驗結果實例。
該性能曲線是換算成額定狀態的田線.如田2-1所示,取通風機的風量為橫坐標,取風機的全壓及風機的靜壓、袖功率、效率、轉速等為縱坐標.并將額定點用帶斜線的符號表示。
