三相電氣泵接線圖
瀏覽:9341  發布日期:2019-12-03 01:54

  三相電氣泵是一種很常用的設備,與單相電相比,勁更大,功率的范圍選擇也大,那么導致它的參數也高,并且啟動時,是瞬間啟動的,如果條件允許的話,通常都會推薦客戶選用三相電氣泵的。

  在收到貨后,有很多客戶不會接線,也不敢亂接,怕?lián)p壞掉電機,得不償失,所以都會想要接線圖,按照接線的說明來接,有這種想法是很好的,除非是電工,有一定的專業知識,如果沒有的話,還是最好根據三相電氣泵接線圖的標識來接吧。

  在氣泵出廠的時候,我司都會做檢測與實驗的,每一臺都會測試,確定沒有任何問題才會出廠,那么在測試的時候,已經將三相電的默認接線方法改好了,在咱們國內的電壓來說,不用倒換連接的銅片,從接線孔把電線穿進去,按就近的接線柱,直接接上三根火線就可以了。如下圖顯示:

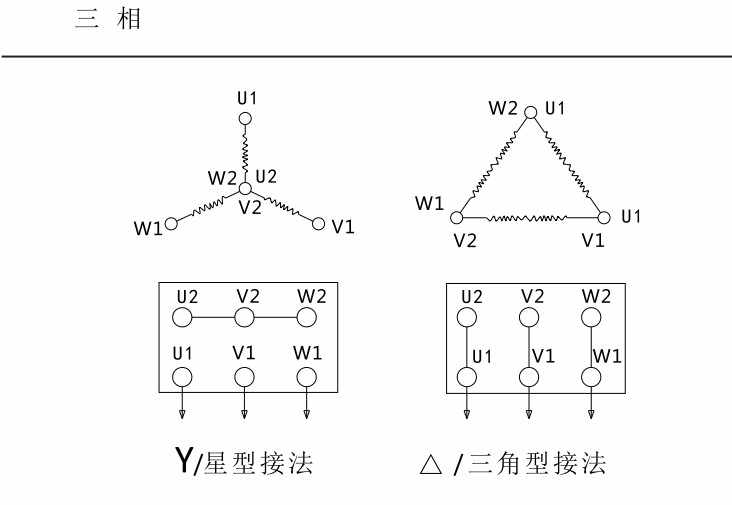

默認出廠時,已經設置好連接方式,只需按默認方式連接三根火線就可以,不用改變銅片

  從上圖可以看出有兩種接線方法,這是針對不同的情況來設置的,3kw(包含3kw)以內默認的連接方式為Y型(右圖)、4kw(包含)以上的為三角型接線方式(左圖),如果是特殊電壓的,如出口至國外的,拿不準主意的,可以咨詢我們公司技術人員。

  電壓的波動范圍,允許在正負的百分之十。不可波動過大影響電機運行。


三相電氣泵接線圖

  而且三相電是有正反轉的現象出現的,如果出現反轉,隨便調換其中的兩根就可以了,比如U1和V1調換,或U1和W1交換,V1和W1都是可以的,調換好以后,再開機試運行下,看看方向?qū)α藳](méi)有,旋轉方向與氣泵上的箭頭標示一致的話,就可以使用了。

  最后一點,接線盒里有地接標識,這個是一定要連接的,防止發生意外情況,切記。

  全部都布置連接好以后,就可以把接線盒的蓋子用螺絲擰緊了,防止其他人員誤碰,連接好以后,基本不上不會再動電源線了,也可以防止灰塵落入到里面,影響它的接觸。
