漩渦風機型號與風量對照表
瀏覽:3900 發布日期:2018-10-16 05:46
在選擇漩渦風機時,離不開它的參數,參數是反映某一件產品的重要性能指標。
每一種型號都有它的流量與壓力區間范圍,對于流量而言,它所對應的型號及風量數據如下:
每一種型號都有它的流量與壓力區間范圍,對于流量而言,它所對應的型號及風量數據如下:
型號 | 葉輪數 | 功率范圍 | 風量m³/h |
2GH 210 | 單 | 0.4-0.7 | 80 |
2GH 310 | 單 | 0.55-0.7 | 100 |
2GH 410 | 單 | 0.75-1.3 | 145 |
2GH 420 | 雙 | 1.6-2.2 | 150 |
2GH 510 | 單 | 0.85-2.2 | 210 |
2GH 520 | 雙 | 2.2-4 | 230 |
2GH 530 | 單 | 1.6-3 | 270 |
2GH 610 | 單 | 1.6-3 | 265 |
2GH 630 | 單 | 1.6-3 | 345 |
2GH 710 | 單 | 2.2-4 | 318 |
2GH 720 | 雙 | 2.2-5.5 | 320 |
2GH 730 | 單 | 2.2-4 | 420 |
2GH 810 | 單 | 4-5.5 | 530 |
2GH 820 | 雙 | 5.5-15 | 520 |
2GH 830 | 單 | 4-7.5 | 700 |
2GH 910 | 單 | 8.5-18.5 | 1050 |
2GH 920 | 雙 | 12.5-25 | 1110 |
2GH 930 | 單 | 8.5-18.5 | 1370 |
2GH 940 | 雙 | 15-25 | 1940 |
2GH 943 | 雙 | 15-25 | 2050 |
從上面的列表可以看出,風量是與功率相對應的,功率越大,所產生的風量也就直大。
而風量的產生,跟前泵體的大小也有直接的關系,泵頭越大,葉輪周長也就越大,所處理的風量也就越多。
另外,風量與風機的轉速也有關系,轉速越高的話,風量會有所上升,圖上所列出的均為50hz下的流量
而風量的產生,跟前泵體的大小也有直接的關系,泵頭越大,葉輪周長也就越大,所處理的風量也就越多。
另外,風量與風機的轉速也有關系,轉速越高的話,風量會有所上升,圖上所列出的均為50hz下的流量

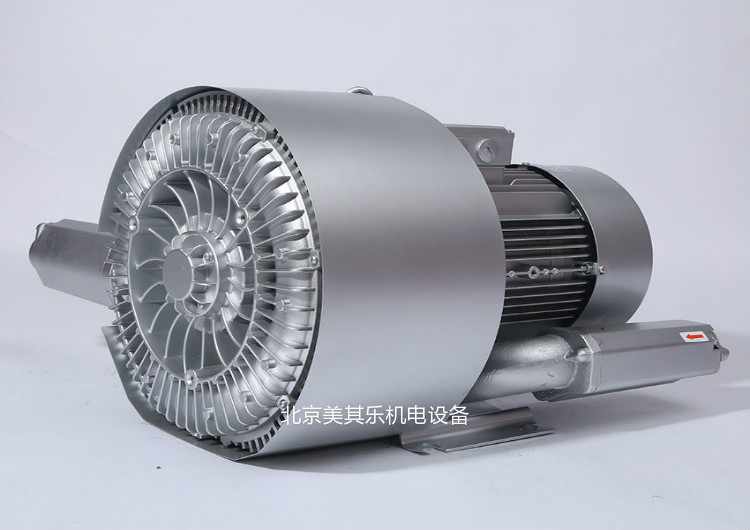

圖為雙葉輪漩渦風機
