漩渦風機安裝示意圖(實例多圖)
瀏覽:4353 發布日期:2018-10-20 02:51
其他漩渦風機的安裝是很簡單的,風機自帶和內螺紋的進出口鏈接位,如果是連接管道的話,安裝上一個接頭就行了
一頭連接漩渦風機,一頭連接管道,這種方式是不加任何的配件直接連接,也是最簡單和常用的一種安裝方式,如下圖所示:
圖為漩渦風機安裝示意圖(最簡單的方式)
圖中包含了泄壓閥、不銹鋼消音器及漩渦風機安裝示意圖,所預留出來的一端連接管路
一頭連接漩渦風機,一頭連接管道,這種方式是不加任何的配件直接連接,也是最簡單和常用的一種安裝方式,如下圖所示:
圖為漩渦風機安裝示意圖(最簡單的方式)
但是,有很多作用工況是不能直接采用這種方式安裝的,需要連接一些配件來輔佐使用,比如泄壓閥,消音器等,那么它的連接方式又是怎么樣的呢?

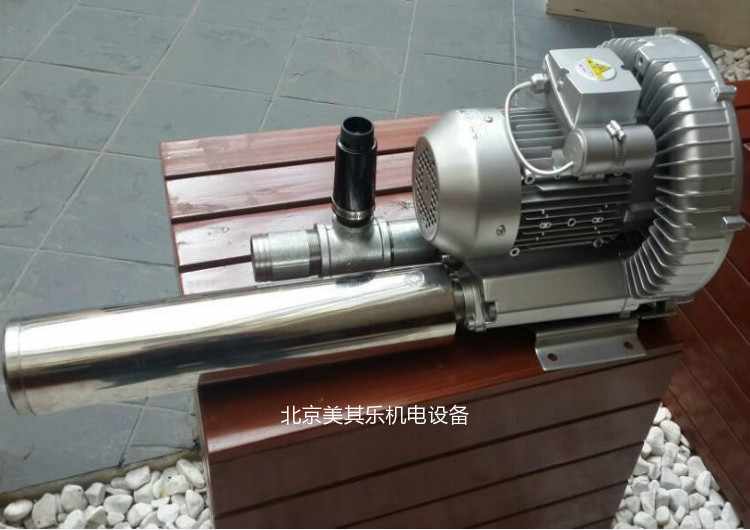

圖中包含了泄壓閥、不銹鋼消音器及漩渦風機安裝示意圖,所預留出來的一端連接管路
如果是再加上真空過濾器的情況下,它的連接方式就變成了這樣,如下圖。

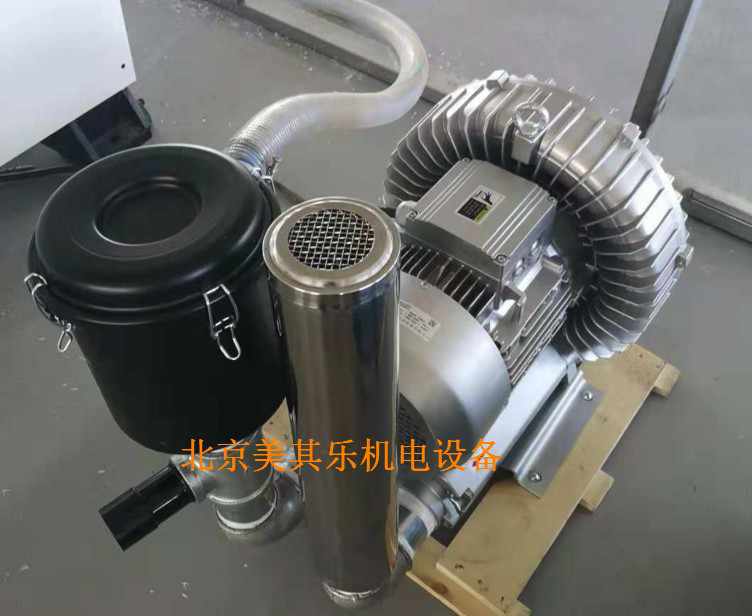

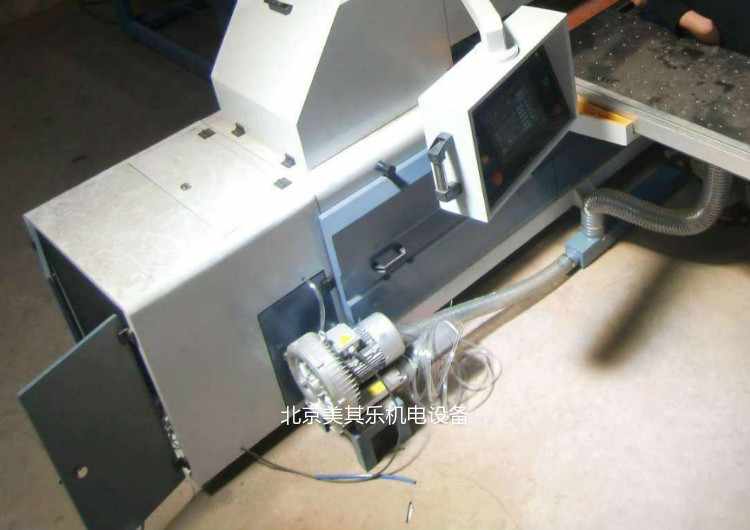

圖為雕刻機及真空打印常用的漩渦風機安裝示意圖
以上圖中所示,只是連接中的一種方法,可以采用對比和90度彎頭來改變不同的方向和方式,并不是一成不變的,可根據現場的安裝空間及形狀大小,而做出相應的改變,只要配件部分能發揮出應有的功能即可。
