漩渦氣泵電機處的軸承更換教程(圖)
瀏覽:3922 發布日期:2018-11-20 01:54
漩渦氣泵的軸承一共有兩個,一是前泵體端蓋處的軸承,關于此處的軸承更換前面發過教程,可參考漩渦風機如何更換軸承,漩渦氣泵拆卸步驟(圖示),這是一處軸承。
第二處就是電機屁股后面的軸承了,由這兩個軸來架起來轉子與葉輪的旋轉運行。通常情況下,前面的泵體處軸承比較容易產生磨損損壞,因為在運行時,前面的軸承溫升比較高,而且空氣過濾精度不高的話,對軸承也會產生一定的影響。
本章由北京美其樂機電設備更新教程,其介紹下,后面的軸承更換的步驟及準備工作。關于軸承制造視頻可點此查看,在確定了是后面軸承損壞的情況下,需要更換的,請按照以下步驟操作:

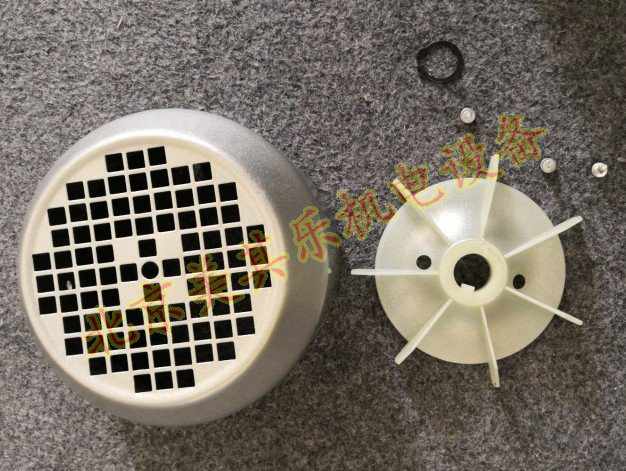

1、拆卸后散熱風罩,通常有三顆螺絲或四顆螺絲固定,上下左右各一個,拿掉后,會看到散熱風扇,用卡簧鉗拿掉卡簧,把散熱風扇取下來。(如圖一所示)

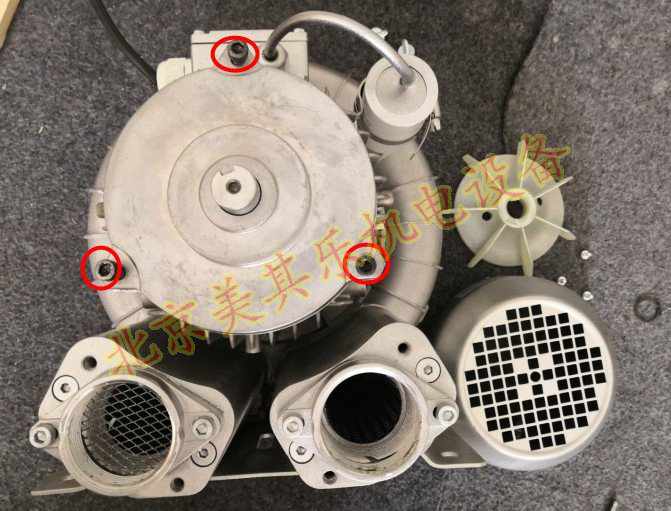

2、用六角扳手擰掉后端蓋的3顆螺絲,取下后端蓋(圖二)。

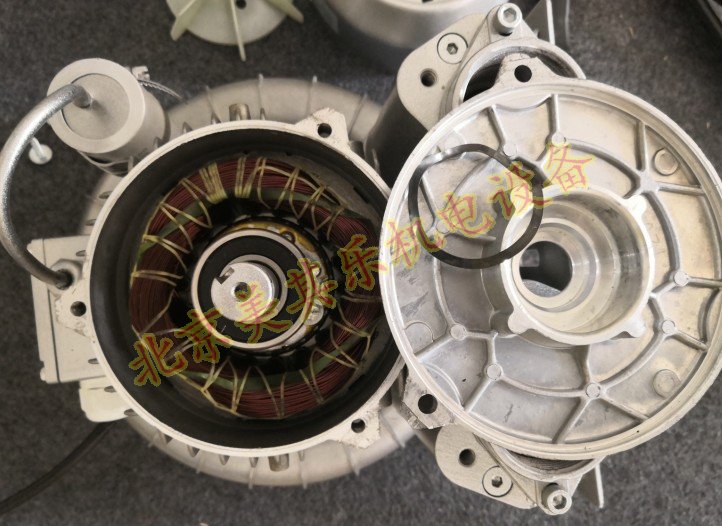

3、到這一步,就會看到軸承了,(圖二所示),使用拉馬工具,把軸承取出來更換即可。
更換好之后,按照反方向再組裝起來即可,更換的過程中一定的小心謹慎,不可強行拆卸與安裝。
第二處就是電機屁股后面的軸承了,由這兩個軸來架起來轉子與葉輪的旋轉運行。通常情況下,前面的泵體處軸承比較容易產生磨損損壞,因為在運行時,前面的軸承溫升比較高,而且空氣過濾精度不高的話,對軸承也會產生一定的影響。
本章由北京美其樂機電設備更新教程,其介紹下,后面的軸承更換的步驟及準備工作。關于軸承制造視頻可點此查看,在確定了是后面軸承損壞的情況下,需要更換的,請按照以下步驟操作:
1、拆卸后散熱風罩,通常有三顆螺絲或四顆螺絲固定,上下左右各一個,拿掉后,會看到散熱風扇,用卡簧鉗拿掉卡簧,把散熱風扇取下來。(如圖一所示)
2、用六角扳手擰掉后端蓋的3顆螺絲,取下后端蓋(圖二)。
3、到這一步,就會看到軸承了,(圖二所示),使用拉馬工具,把軸承取出來更換即可。
更換好之后,按照反方向再組裝起來即可,更換的過程中一定的小心謹慎,不可強行拆卸與安裝。
圖一
圖二
圖三
