漩渦氣泵拆裝步驟(圖示)
瀏覽:9703  發布日期:2018-04-17 11:29
  漩渦氣泵拆裝圖解,此文教程是氣泵拆機過程,裝機過程按拆機的反順序就可以了,漩渦氣泵拆裝步驟下文會詳細講解,旋渦式氣泵拆裝圖可以供大家參考,漩渦氣泵因為不需要維護,氣源干凈整潔,價格相當便宜,在很多行業和很多設備上,真空吸附或吹風送風都已經用此設備代替了,在使用中,我們最好在進口處加裝一個過濾器,防止雜物或硬東西進入風機內部損壞葉輪,劃傷泵壁,如果已經進入東西或者軸承損壞,需要更換軸承時,可以用下面的方法,那么,漩渦氣泵怎么拆呢。
因為此種設備加工精度比較精細,在拆裝的過程中,一定要注意細節,千萬不要暴力拆卸,否則會造成氣泵更多的損壞,得不償失。
漩渦氣泵怎么拆

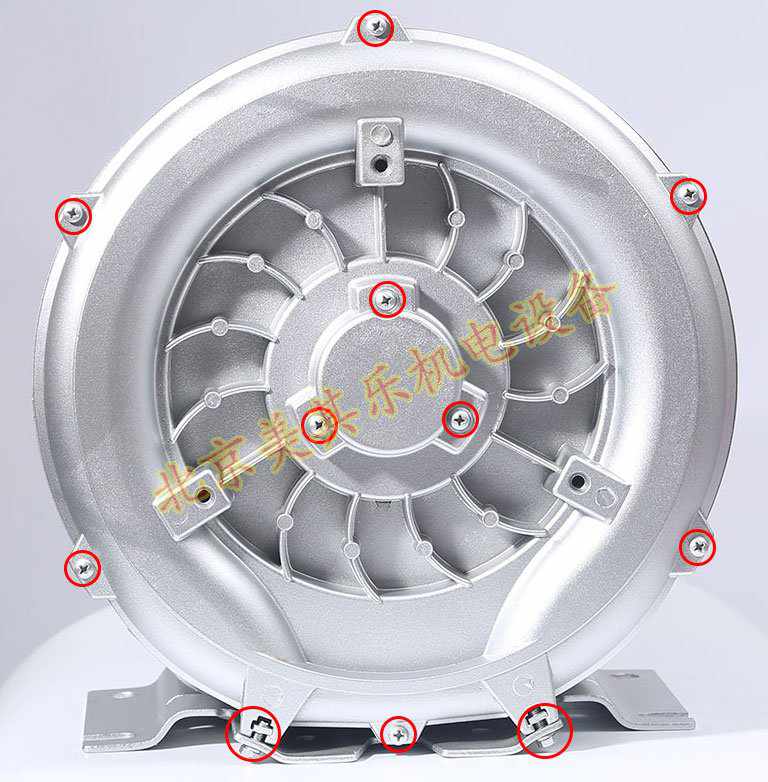

  1、在拆開之前,最好用記號筆,在泵體與泵蓋連接處,畫一個記號,方便我們后續的安裝,知道泵蓋的方位角度,首先需要用扳手拆掉低板上的兩個螺絲,之后再換對角拆除邊上的螺絲,最后拆除中間軸承座坐的3顆螺絲。全部拆完后,看下圖
旋渦式氣泵拆裝圖示

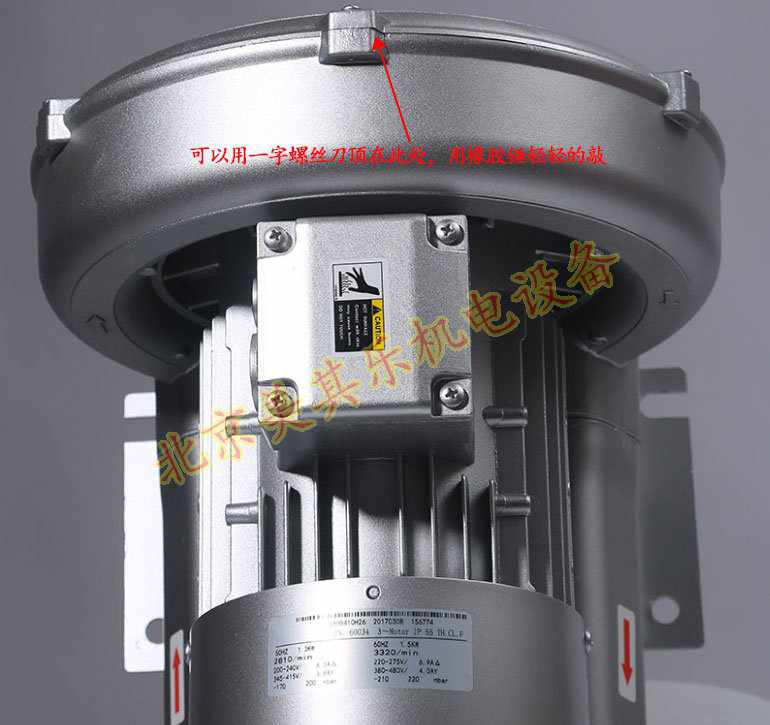

  2、在螺絲全部拆除后,此時泵蓋還是不松動,用手是拿不掉的,所以可以換圖2所示,找個平的東西,如一字螺絲刀等,頂住此位置,用橡膠錘輕輕敲擊,直至產生縫隙。
  3、產生縫隙后,再從另外的對角處,換同樣的方法敲擊,直至產生縫隙,而此時,泵蓋已經松動了。

漩渦氣泵拆裝步驟

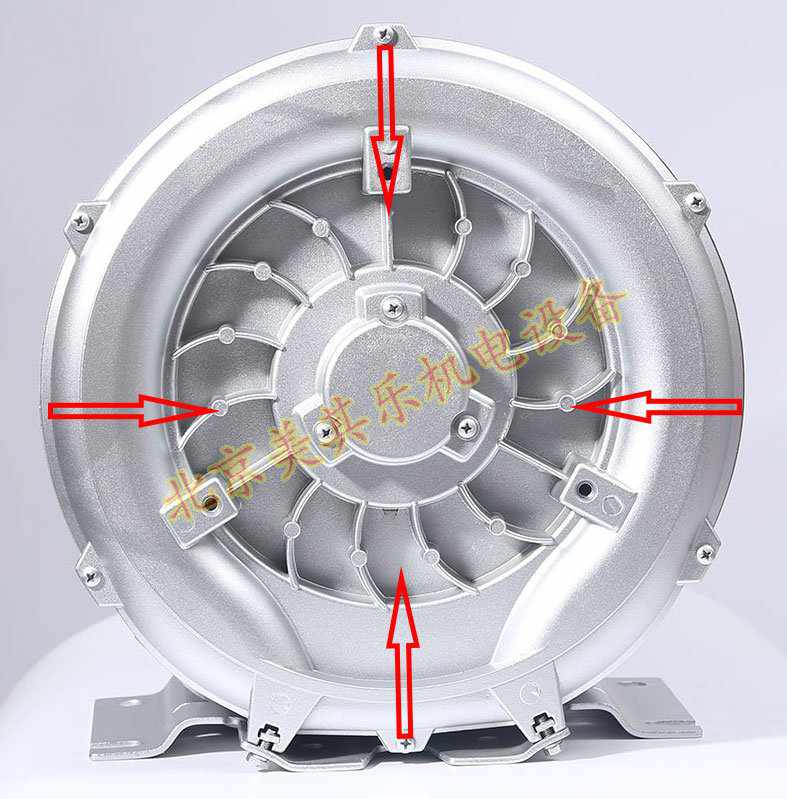

  4、如上圖箭頭部分所示,對雙手分別對角拿著此處,用力向外拉,泵蓋一般就會脫落了,如果雙手的力量還是拿不起來的話,重復2、3的動作,也可拿螺絲刀插入縫隙內,輕輕的上下晃動(注意必須是對角同時用力,不可只動一邊)
漩渦氣泵拆裝圖解
  5、泵蓋拆除后,如圖所示,就會看到葉輪、軸承等部分,拆掉軸承處的螺絲,拿下軸承,更換即可,拆卸葉輪,參考步驟4,對角平衡拿,不可傾斜。
  等到內部清理好后,裝機的時候,按照反步驟操作即可。
