旋渦風機如何配線
瀏覽:1689 發布日期:2018-06-12 09:59
風機是我國對氣體壓縮和氣體輸送機器的習慣簡稱,常日所說的風機包括:通風機,高壓鼓風機,旋渦風機,真空泵、消排煙風機、軸流風機等。氣體壓縮和氣體輸送機械是把旋轉的機械能轉換為氣體壓力能和動能,并將氣體輸送出去的機械。
風機的主要結構部件是葉輪、電機、連接軸(皮帶輪)、進出風口、泵體、支座、傳動件(軸承)、消音器等。
平常情況下,所配電機功率在3kW(包括3kW)如下為Y接法;3kW以上為三角形接法,具體可參考樣冊,或查看風機上的標簽屬性,都有相關的接線說明,一般默認出廠時都是已經設定好的,直接接線即可,但是,特殊電壓或國外客戶在接線時最好詢問清楚,可查看相應說明書。
風機的主要結構部件是葉輪、電機、連接軸(皮帶輪)、進出風口、泵體、支座、傳動件(軸承)、消音器等。
平常情況下,所配電機功率在3kW(包括3kW)如下為Y接法;3kW以上為三角形接法,具體可參考樣冊,或查看風機上的標簽屬性,都有相關的接線說明,一般默認出廠時都是已經設定好的,直接接線即可,但是,特殊電壓或國外客戶在接線時最好詢問清楚,可查看相應說明書。
1、電源請使用定格電壓,定格周波數(標簽上之記載值),且按配線圖裝配正確線路。
2、電壓的變動應于定格電壓的正負 5%之內左右。(10%亦可使用,但是長時間電壓變動大時,容易造成電機出現故障,最好能避免此情況的發生。)
3、由于高壓鼓風機無過熱負載保護裝置,無法經常監控鼓風機的熱度,所以最好安裝相同馬力的過負載保護電磁開關。并調整與銘板值相同以下的安全電流,以保護風機正常運轉,避免出現意外情況。
4、依據電機的功率及電氣工事方式選擇標準的配線,標準不能低于電機的功率標準。
歐盟可參考的安全資訊為:EN60034,EN60204-1,EN294,IEE配線法規。特定的工業及國家有進一步的安全要求,請咨詢他們的貿易及安規單位。
5、確認旋轉方向:

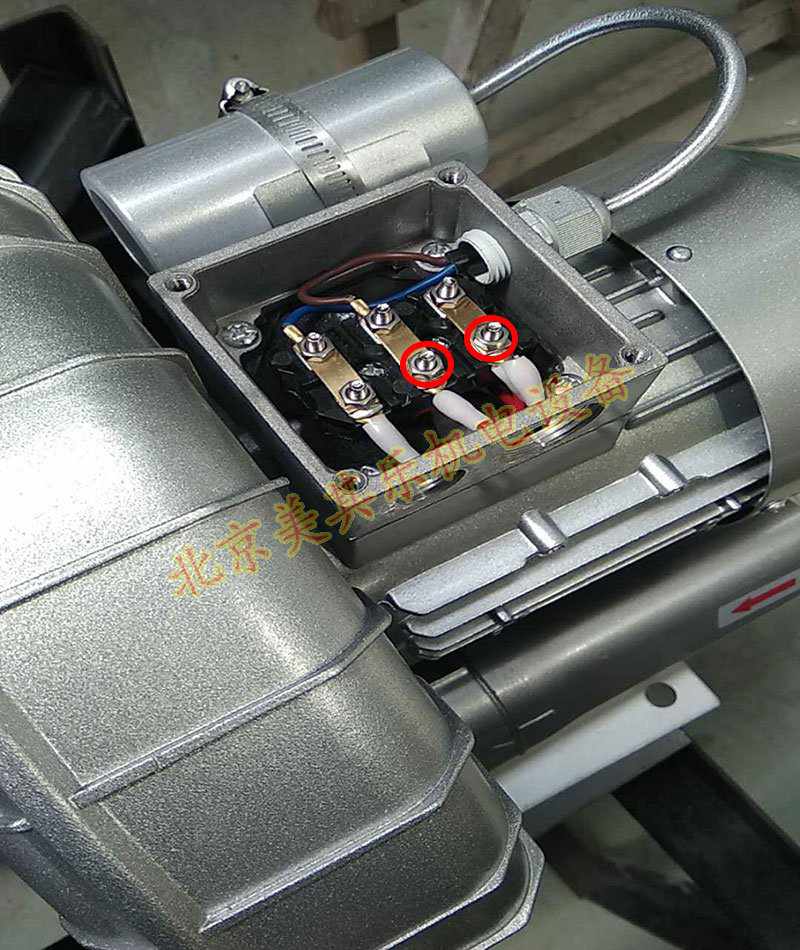

單相電不存在正反轉的情況,如果三相電在開機時反轉,隨意將三條電源線調換任意其中的二根即可達到正轉。接線盒內有接地線的螺絲,也有相應的標示,為了避免意外情況發生,請一定要安設地線。
單相電不存在正反轉的情況,如果三相電在開機時反轉,隨意將三條電源線調換任意其中的二根即可達到正轉。接線盒內有接地線的螺絲,也有相應的標示,為了避免意外情況發生,請一定要安設地線。
