漩渦氣泵原理圖(動畫演示)
瀏覽:6336 發布日期:2020-03-17 07:57
漩渦氣泵工作原理:接通電源后,風機旋轉,因?yàn)槿~輪有凹槽設計,會帶動空氣流動,所以空氣通過進風口處進入泵體內,空氣在里面攪動,每個凹槽經過漩渦式式的增壓,一道一道的循環增壓,最終形成強大的氣流能量,通過出氣口排出泵體外,以供使用,可參考漩渦氣泵原理動圖。
漩渦氣泵工作原理圖(側面)
漩渦氣泵原理動圖(正面)

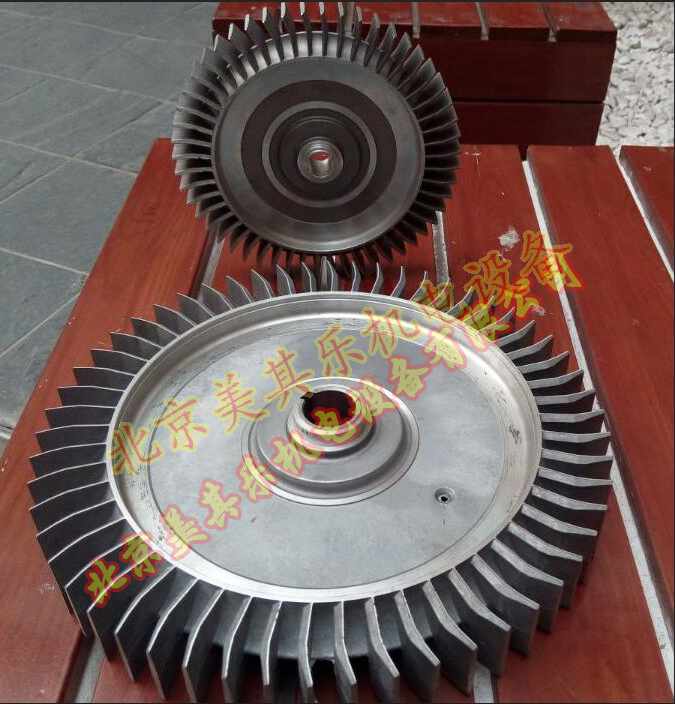

漩渦氣泵內部葉輪的設計
內部只輪的材質為鋁合金,強度度,重量輕,抗沖擊能力強。

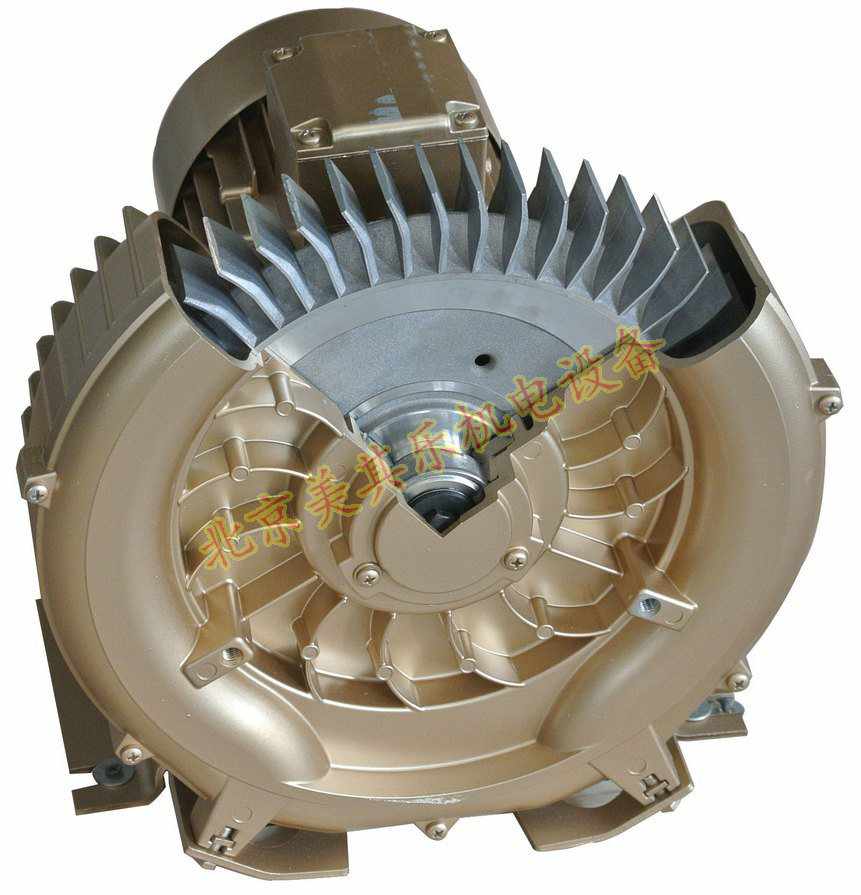

旋渦氣泵內部葉輪的位置
該氣泵技術含量不是很高,但加工精度比較精細,最精密的地方只有幾絲的間隙距離,所以該氣泵比較懼怕內部進入雜物,需要用過濾器增加一道防護,才是長久使用之道。
旋渦風機具有結構簡單、體積小、運行可靠、流量穩定、保養較少、低噪聲、壽命長、 氣源純凈和耗能少等特點。目前,在國外己得到廣泛的應用,特別是在一定流量、壓力范 圍內可取代空氣壓縮機、水環泵、滑片泵,并可大大減少設備的投資,尤其是隨著石油化 工、輕工、食品、紡織和環保等行業的迅速發展,國內外對旋渦風機的研究與開發將不斷 深入,其產品規格、數量與日俱增,應用前景十分看好。
