高壓漩渦氣泵內部構造圖
瀏覽:3374  發布日期:2018-06-12 09:41
  高壓漩渦氣泵外部的構造主要由前泵頭、接線盒、電動機、進出風口等幾項大的部件組成,組成一個殼體,經過內部部件部分的通電旋轉之后,才能產生一定的流量及壓力、真空,內部的部件從外表上是看不出來了,可以通過此文章中的結構圖片來進行了解。
高壓漩渦氣泵內部構造圖

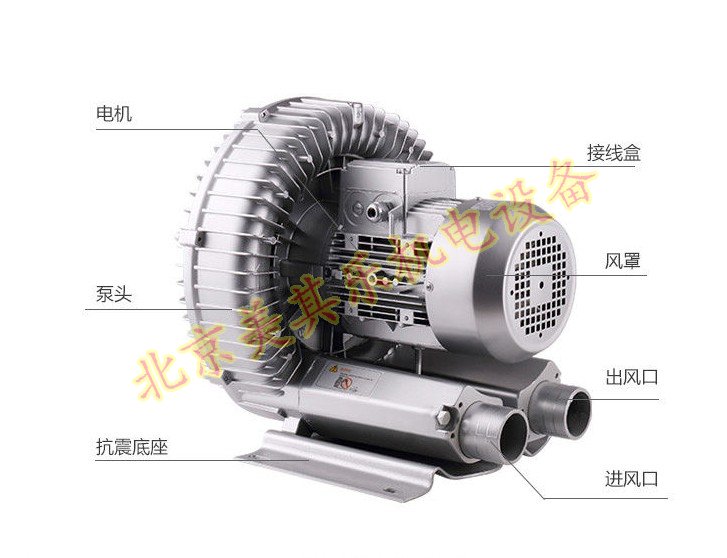

圖為:漩渦氣泵成品的組成部分

高壓漩渦氣泵內部構造圖

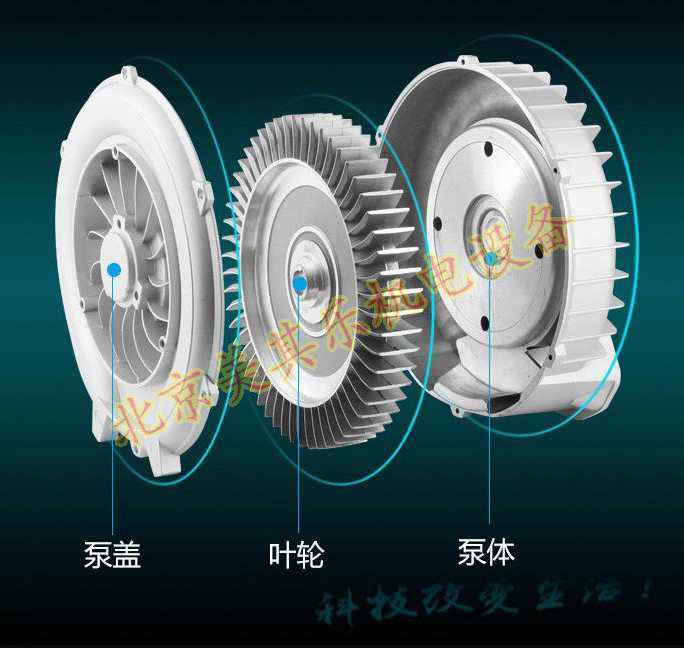

圖為:前端的泵蓋、中間的葉輪(用來產生壓力及流量)、泵體總成

高壓旋渦氣泵內部結構

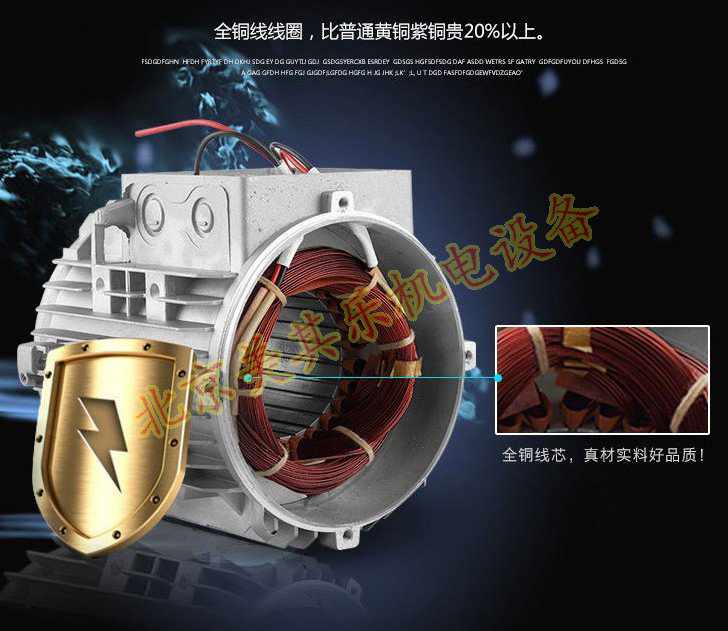

圖為:漩渦氣泵的電機部分,也是客戶比較注重在意的部分,我司電機內部為純銅線機芯,溫升低、抗載能力強、動力強、不易損壞等特點

旋渦風機內部構造圖

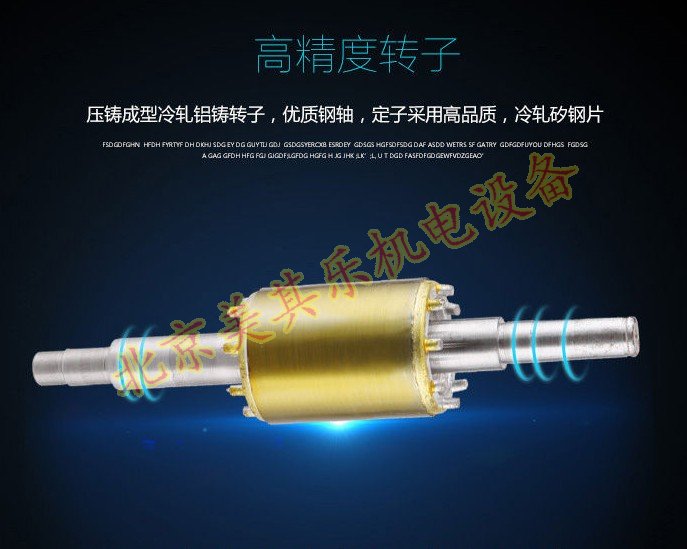

漩渦氣泵內部電機的轉子部分

高壓鼓風機內部結構切割圖
高壓漩渦氣泵內部構造切割圖
  以上為漩渦氣泵內部主要大件構造圖,其他零部件還有軸承、軸承支架、密封墊片、密封油封、散熱風扇、低板支架等,具體可查看:漩渦氣泵結構爆炸圖,是一種結構比較緊湊的風機,所以它的體積往往很小,但是壓力很好,適合一些高壓力吸附或傳送的設備配套作用。
