漩渦風機與離心風機的區別
瀏覽:2010 發布日期:2018-06-17 07:51
漩渦風機與離心風機的區別,首先兩種風機的外觀是有明顯區別的,顯然都是能過電機出來的轉子軸來帶到葉輪的選裝,以此來產生流量和壓力,都是配的2級電機,兩款風機的轉速是一樣的,轉速在2900轉左右。
離心風機是一種從動的流體機械,離心風機是根據動能轉換為勢能的原理,利用高速旋轉的葉輪將氣體加速,經過泵體內時改變流向,使動能轉換成勢能(壓力)。

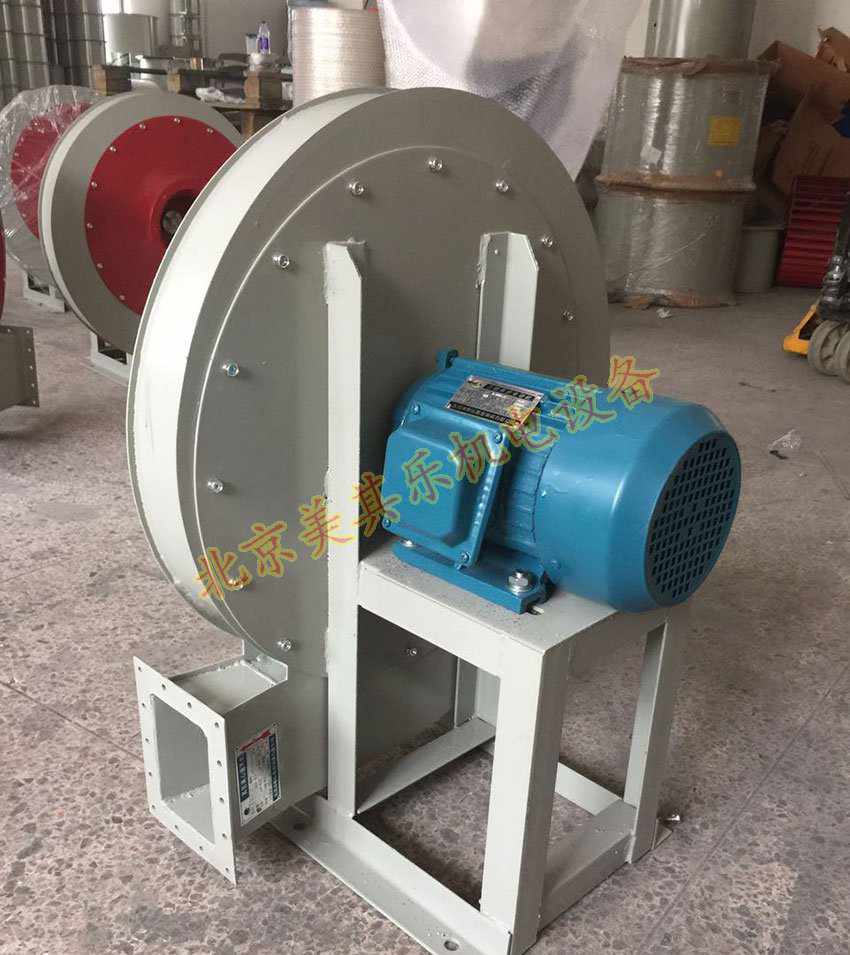

上圖為離心風機
在單級離心風機中,氣體從軸向進入葉輪,氣體流經葉輪時改變成徑向。在擴壓器中,氣體改變了流動方向并且管道斷面面積增大使氣流減速,這種減速作用將動能轉換成壓力能。壓力增高主要發生在葉輪中。在多級離心風機中,用回流器使氣流進入下一葉輪,產生更高壓力。
離心風機的產生流量的泵殼較大,加工精度粗糙,不需要經過特殊的精度矯正,其結構簡單,體積也較大,比如常用的9-19離心風機等。
離心風機可廣泛用于輸送物料、輸送空氣及無腐蝕性不自燃性的氣體,壓力較低,在幾十mbar到上百mbar之間,但流量很高,在幾千甚至大幾萬的流量;

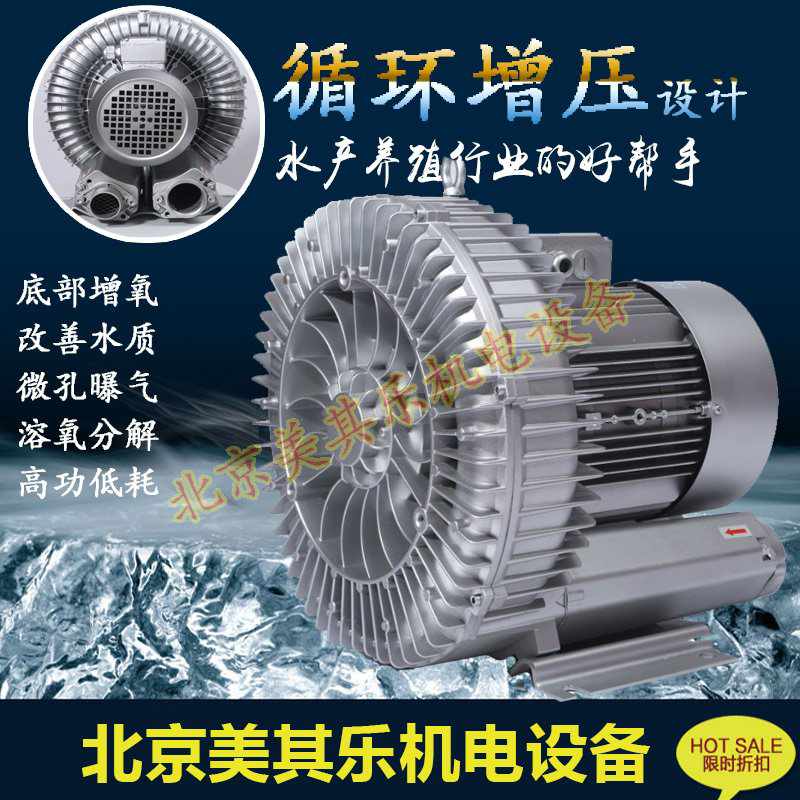

上圖為漩渦風機
漩渦風機的工作原理參考:漩渦氣泵原理,里面有動畫演示,一看即可明白,它的加工精度很精確,動平衡做到0.02克以下,這種風機的壓力很高,可以達到1000mbar,是離心風機的壓力的10幾倍,但是流量要小,比離心風機要小10幾倍,是在犧牲了流量的基礎上,改進了研發工藝,轉化到壓力上面,流量大、壓力就??;流量小、則壓力就大。
常用于各種設備的配套使用。
