渦流風機的風量
瀏覽:1777 發布日期:2018-06-20 02:22

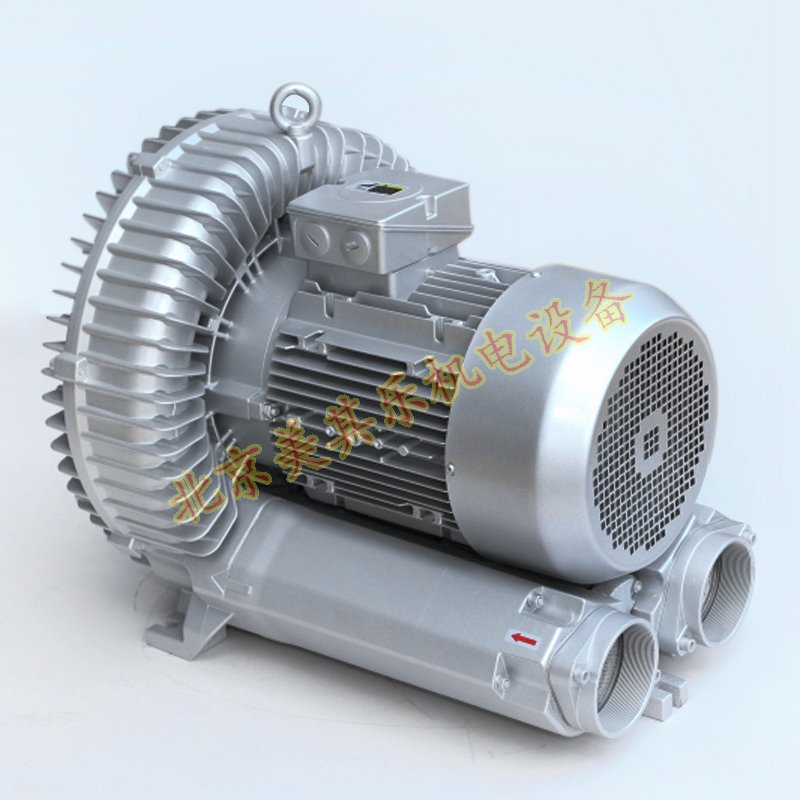

參考一款風機的參數,主要有功率、流量、壓力及型號大小等,主要參數除了壓力之外,就是風量流量了,如果是需要流速,利用公式計算出來即可了,那么渦流風機的風量是多少呢?
不同型號,及不同功率下的風量與壓力都是不一樣的,也是有一定的階梯性的,分為不同的系列,而影響流量大小的,主要是風機的前泵體的大小及葉輪大小,從而使渦流風機風量大小不一。
渦流風機的流量總體范圍為:80m³h--2050m³/h
2GH系列下單葉輪的參數,210風量為80m³h,310風量為100m³/h、410風量為145m³/h、510風量為210m³/h、610風量為265m³/h、710風量為318m³/h、810風量為530m³/h、910風量為1050m³/h;
而2GH系列雙葉輪的參數,220風量為85m³h,320風量為130m³/h、420風量為150m³/h、520風量為230m³/h、62雙葉輪無此型號、720風量為320m³/h、820風量為520m³/h、920風量為11100m³/h
2GH系列下單葉輪大流量:230風量為100m³h,330風量為140m³/h、430風量為180m³/h、530風量為270m³/h、630風量為345m³/h、730風量為420m³/h、830風量為700m³/h、930風量為1370m³/h;
以上為渦流風機的風量的階梯:需要注意的,此標準的流量為最大的流量,即漩渦風機空開下的流量,不連接任何設備及管道的情況下所測出的風量值,如果產生壓后,此風量數值會有所變化,壓力增高,流量減少,對于這方面需要參考流量曲線圖及風機技術參數。
比如以810型號的5.5kw為例,在空開情況下流量有530立方每小時,此時不接任何設備,沒有負載,進出口完全是敞開的,如果壓力在10kpa的時候,流量損失到420立方每小時,如果壓力在20kpa的時候,流量則損失到340立方每小時,到30kpa的時候,流量僅為280立方每小時,所以壓力越高,流量越小。
