漩渦氣泵在真空上料機的應用原理
瀏覽:2181  發布日期:2018-07-17 11:54

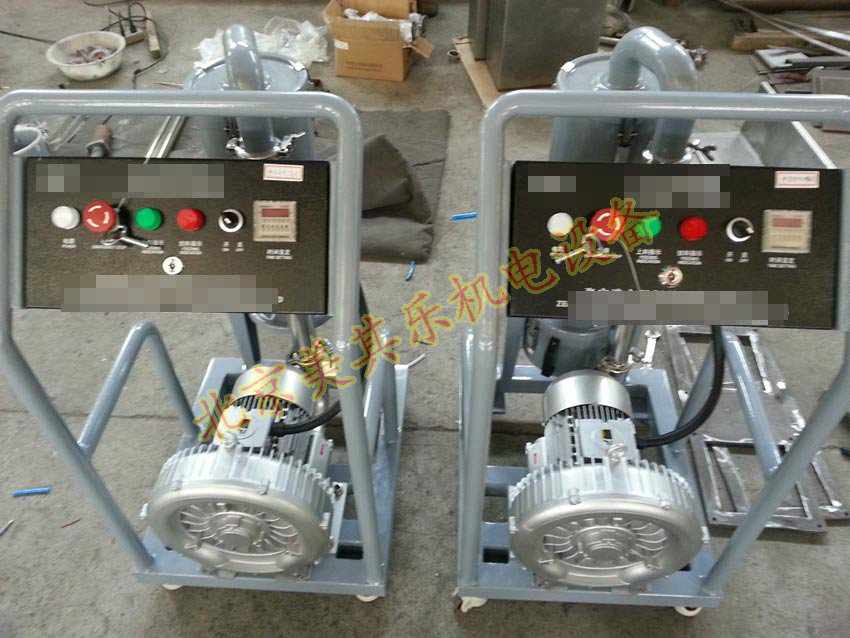

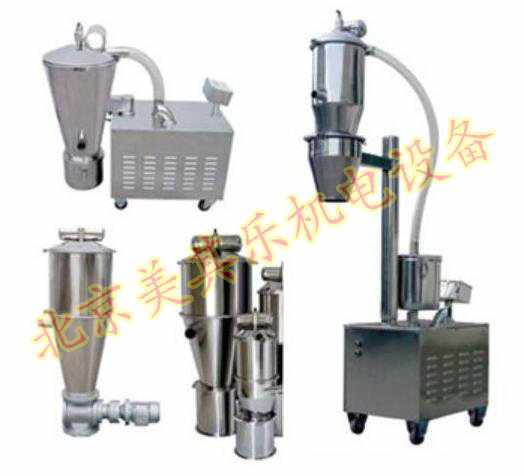

  首先我們要確認好真空上料機是由漩渦氣泵(無油、無水)、覆膜濾袋過濾器、壓縮空氣反吹裝置、氣動放料門裝置、真空料斗和不銹鋼可調吸料槍、輸送軟管等部件組成。真空上料設備廣泛用于化工、制藥、食品、冶金、建材、農副等各輕、重工業行業。

  真空上料機是一種借助于漩渦氣泵真空吸力來傳送顆粒和粉末狀物料的無塵密閉管道輸送設備,利用真空與環境空間的氣壓差,形成管道內氣體流動,帶動粉狀物料運動,從而完成粉體的輸送。

  真空上料機是在粉體輸送工藝中最重要的設備,在各行業中的輸送工藝中被廣泛使用。由于真空上料機根本上是屬于非標制造,我們?cè)谡_的使用、維護設備時都要參閱使用說明書。

  真空上料機的真空管道連接至漩渦氣泵的吸氣口,配置泄壓閥門使用,依據現場工況,真空旋渦氣泵可選擇放置室內外。

  1.接好電源。電源應采用三相五線制的電纜線,因?yàn)榭刂齐娐沸枰?ldquo;工作0”,為了安全仍需要“保護0”,”保護0“的另一個作用是消除物料輸送時產生的靜電對控制芯片的干擾,造成控制系統死機。因此‘保護0”必須接上。

  2.用Φ6壓縮空氣管插入系統進氣口,調整減壓閥,保證系統的壓力維持在0.6M pa,并按接管圖將小車上壓縮空氣接頭與真空料斗上氣缸的壓縮空氣接頭連接上。

  3.料斗一般固定在旋渦氣泵小車的立柱上,可上下移動,按受料設備的高度,調整好料斗的位置。對受料設備料斗較高時,需另做支架固定的料斗。

  4.用軟管把吸料嘴與料斗、料斗與旋渦氣泵連結好,并用卡箍卡緊。

  5.接通電源,打開箱門,合上三相空氣開關,此時控制盒上上料時間、放料時間顯示器亮。

  6.調整上料時間、放料時間。通過觸摸增、減按鈕將上料時間設定在10-30秒,將放料時間設定在2-6秒。

  7.按下開/關按鈕,啟動旋渦氣泵,將吸料嘴插入料箱中,隨即開始送料。吸料、放料為一個工作循環。真空上料機將自動循環下去,直至受料設備料斗中的料加滿為止。

  8.按下開/關按鈕,接通旋渦氣泵。檢查氣泵的轉向,若排風口無風排出,則電動機為反轉,關掉開/關按鈕,調換電源的接線相序,直至氣泵轉向正確為止。

  9.物料輸送過程,由于摩擦原因會產生較大的靜電,為了消除靜電,應考慮對設備外殼可靠接地。

  10受料設備料斗中料位低于料位開關時,氣動三通閥自動換向,系統重新進入吸料-放料循環,直至料斗中的料加滿。
