漩渦風機內部結構主要有什么組成
瀏覽:2227 發布日期:2018-07-23 03:29

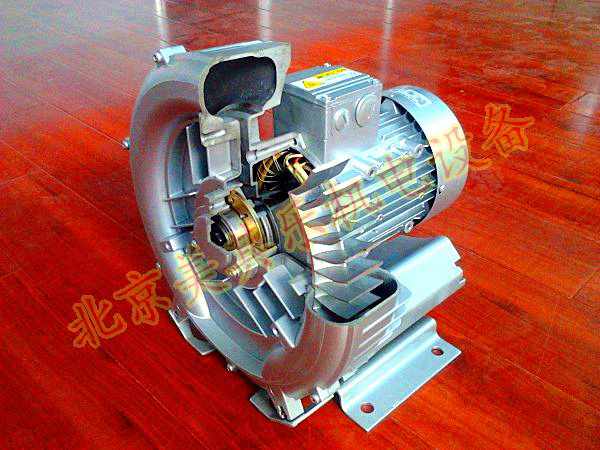

漩渦風機的結構并不復雜,但是因為結構緊湊的原因,所以要求它的加工精度要高,要求偏差小,制造精確,一般國內的生產設備無法滿足這種加工精度和效率的原因,所以我司均采用的進口加工機床及生產設備,除此之外,漩渦風機主要由兩大部分組成:

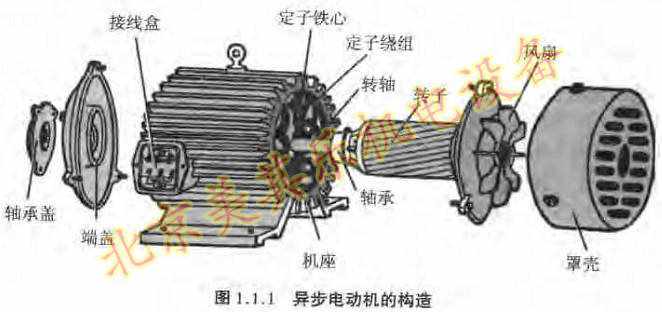

一是電機部分,它提供動力的傳輸與傳遞,通過轉子將動能直接傳遞到前葉輪部分,因為配置的是二級電機,所以轉速在2900轉左右,動力強勁,風量大,風壓足。

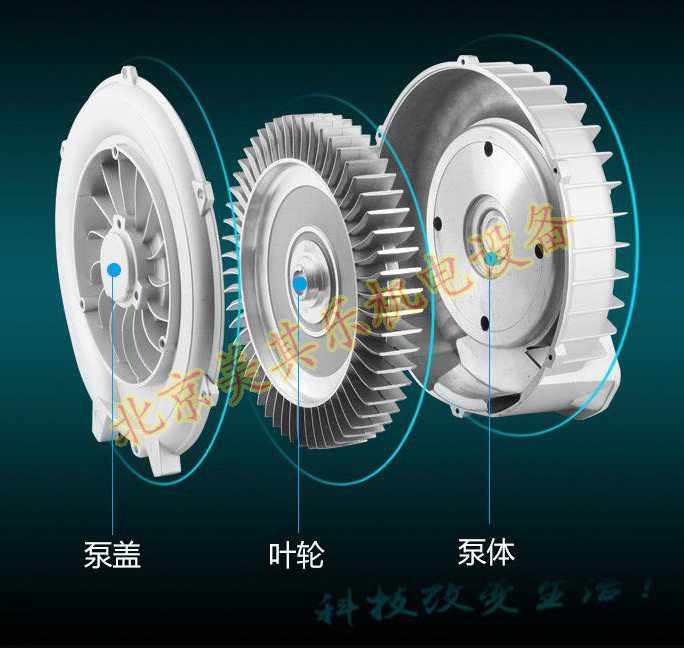

二是前泵體部分的內部組成部件,主要由軸承、軸承座、葉輪、泵腔體組成。
葉輪中間有孔徑,以便于穿在轉子上,通過固定鍵來鎖定葉輪與轉子,但轉子轉動時,葉輪也隨之而轉動,轉子末端有軸承來固定位置,在電機旋轉時,確定各轉動部分為一條線運行,以達到風機的平穩無震動。
一是電機部分,它提供動力的傳輸與傳遞,通過轉子將動能直接傳遞到前葉輪部分,因為配置的是二級電機,所以轉速在2900轉左右,動力強勁,風量大,風壓足。
葉輪中間有孔徑,以便于穿在轉子上,通過固定鍵來鎖定葉輪與轉子,但轉子轉動時,葉輪也隨之而轉動,轉子末端有軸承來固定位置,在電機旋轉時,確定各轉動部分為一條線運行,以達到風機的平穩無震動。
前泵蓋處預留有軸承座的位置,在組裝在,使用螺絲勾起,以便固定軸承之用,防止在運行中軸承出現松動及其他意外情況的發生。
雙葉輪漩渦風機的結構:
除了具有單葉輪的所有特點的基本上,多出一個葉輪及一個中泵體,中泵體的作用是隔開兩個葉輪,使之處于不同的腔室,通過預留的一個通道孔,實現壓力的遞增,而中泵體的四周有分布均勻的螺絲孔,用以起到固定之用。
雙葉輪漩渦風機的結構:
除了具有單葉輪的所有特點的基本上,多出一個葉輪及一個中泵體,中泵體的作用是隔開兩個葉輪,使之處于不同的腔室,通過預留的一個通道孔,實現壓力的遞增,而中泵體的四周有分布均勻的螺絲孔,用以起到固定之用。
