15kw漩渦風機參數與用途
瀏覽:2113 發布日期:2018-11-07 01:08

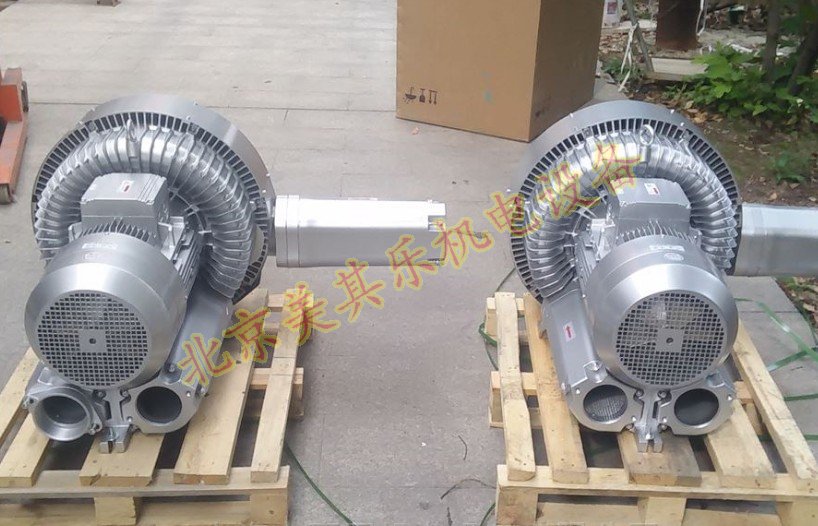

15kw漩渦風機在整個產品系列中,是屬于中大型的產品了,整機風機重量很沉,所生產的壓力和流量是很大的,流速也高,工作起來,不管是吸附用還是吹風用效果都是超過預期的。
15kw漩渦風機參數如下:型號為2GH820-H47(最常用的型號),因為電機使用的是雙頻率寬電壓,所以參數分為50hz和60hz,對于國內客戶來說,在不使用變頻器的情況下,所連接的電源頻率是50hz的,所以看參數的時候看左邊的就可以了。參數如下:
從參數上可看出,流量和壓力是很高的,進出風的口徑為內螺紋2.5寸,對于管道的連接容易匹配,用途多,易連接。

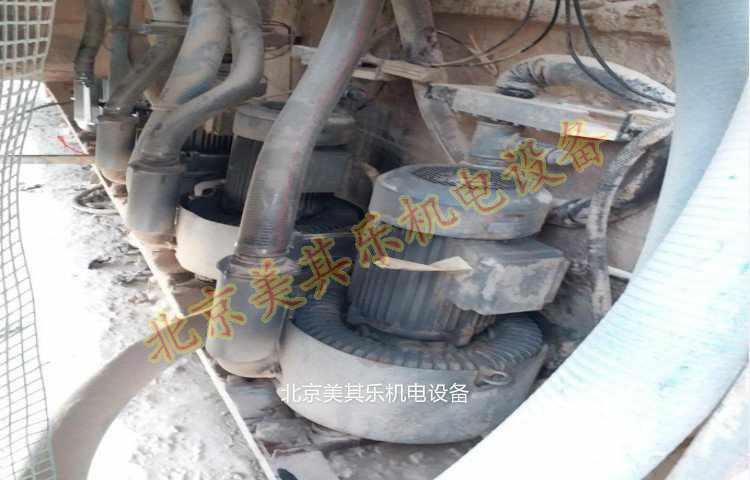

圖為15kw漩渦風機在北京某化工行業中,真空吸附應用現場
對于15kw漩渦風機的用途來說,糧食扦樣行業,化工行業,養殖送風行業,污水曝氣行業,真空上料機械都會使用到。
在安裝時,安裝底座處,要使用橡膠墊來隔離緩沖震動,同樣的,在進出風處最好采用一小段的軟連接,避免與管道產生共震抖動。
15kw漩渦風機參數如下:型號為2GH820-H47(最常用的型號),因為電機使用的是雙頻率寬電壓,所以參數分為50hz和60hz,對于國內客戶來說,在不使用變頻器的情況下,所連接的電源頻率是50hz的,所以看參數的時候看左邊的就可以了。參數如下:
50HZ參數 | 60HZ參數 | |||||
葉輪: | 雙 | (級) | 葉輪: | 雙 | (級) | |
功率: | 15 | (Kw) | 功率: | 17.3 | (Kw) | |
輸入電壓: | 345-415△600-720Y | (V) | 輸入電壓: | 380-480△660-720Y | (V) | |
電流: | 32.5△/18.8Y | (A) | 電流: | 32.5△/19.9Y | (A) | |
噪音: | 74 | dB(A) | 噪音: | 78 | dB(A) | |
重量: | 140 | (Kg) | 重量: | 140 | (Kg) | |
排吸氣量: | 520 | (m3/h) | 排吸氣量: | 620 | (m3/h) | |
吸入壓力: | -460 | (mbar) | 吸入壓力: | -490 | (mbar) | |
排氣壓力: | 670 | (mbar) | 排氣壓力: | 750 | (mbar) |
圖為15kw漩渦風機在北京某化工行業中,真空吸附應用現場
在安裝時,安裝底座處,要使用橡膠墊來隔離緩沖震動,同樣的,在進出風處最好采用一小段的軟連接,避免與管道產生共震抖動。
并且還要注意,連接接風機進出口的管道需要有單獨支撐的,不允許將管道重疊重量全部施加在風機的連接部件上;
漩渦風機安裝時應注意風機的水平位置,對風機與地基的結合面與出風管道的聯接應調整,使之自然吻合,不得強行聯接。
漩渦風機安裝后,用手或杠桿撥動葉輪,檢查是否有過緊或擦碰現象,有無妨礙轉動的物品,無異常現象下,方可進行試運轉,風機傳動裝置的外露部份應有防護罩如風機進風口不接管道時,也需添置防護網或其他安裝裝置。
風機所配電控箱必須與對應風機相匹配(指功率、電壓、氣動方式、控制形式等)。
漩渦風機安裝時應注意風機的水平位置,對風機與地基的結合面與出風管道的聯接應調整,使之自然吻合,不得強行聯接。
漩渦風機安裝后,用手或杠桿撥動葉輪,檢查是否有過緊或擦碰現象,有無妨礙轉動的物品,無異常現象下,方可進行試運轉,風機傳動裝置的外露部份應有防護罩如風機進風口不接管道時,也需添置防護網或其他安裝裝置。
風機所配電控箱必須與對應風機相匹配(指功率、電壓、氣動方式、控制形式等)。
