高壓鼓風機內部結構圖(動畫)
瀏覽:5329 發布日期:2019-12-03 01:47
高壓鼓風機的空氣的壓縮過程通常是經過一個或幾個葉輪(或稱幾級\幾段)在離心力的作用下進行。鼓風機的機電,由于磁性反應,有一個高速轉動的轉子,轉子上的葉片帶動空氣進行高速運動,離心力使空氣在漸開線形狀的機殼內,沿著漸開線流向風機出口方向運動,高速的氣流具有一定的風壓以供使用。而新空氣由機殼的進口入進入補充,源源不斷的以此循環進行工作。
高壓鼓風機運行動畫圖
(注:視頻格式為swf,如手機無法播放,請復制鏈接發放至電腦端觀看,或在手機端下載相關插件或播放器)
高壓鼓風機內部結構爆炸圖
高壓鼓風機內部結構爆炸圖
編號 | 部件名稱 | 編號部 | 件名稱 | 編號 | 部件名稱 |
01 | 電機后風罩 | 13 | 前泵體泵蓋 | 25 | 風機底板 |
02 | 固定螺絲 | 14 | O型圈、密封圈 | 26 | 螺絲 |
03 | 小墊片 | 15 | 墊片 | 27 | 彈簧墊片 |
04 | 風機內部葉輪 | 16 | 螺絲 | 28 | 墊片 |
05 | 中泵體 | 17 | 螺絲 | 29 | 墊片 |
06 | 軸套管 | 18 | 毛氈圈 | 30 | 軸套管 |
07 | 無 | 19 | 油封 | 31 | 固定螺絲 |
08 | O型圈 | 20 | 紙墊片 | 32 | 方母 |
09 | 軸承座 | 21 | 連接法蘭 | 33 | 斗篷 |
10 | 軸承 | 22 | 消音器總 | 34 | 紙墊片 |
11 | 墊片 | 23 | 電機部分 | 35 | 連接法蘭 |
12 | 固定螺絲 | 24 | 軸平行鍵 | 36 | 無 |
高壓鼓風機結構圖

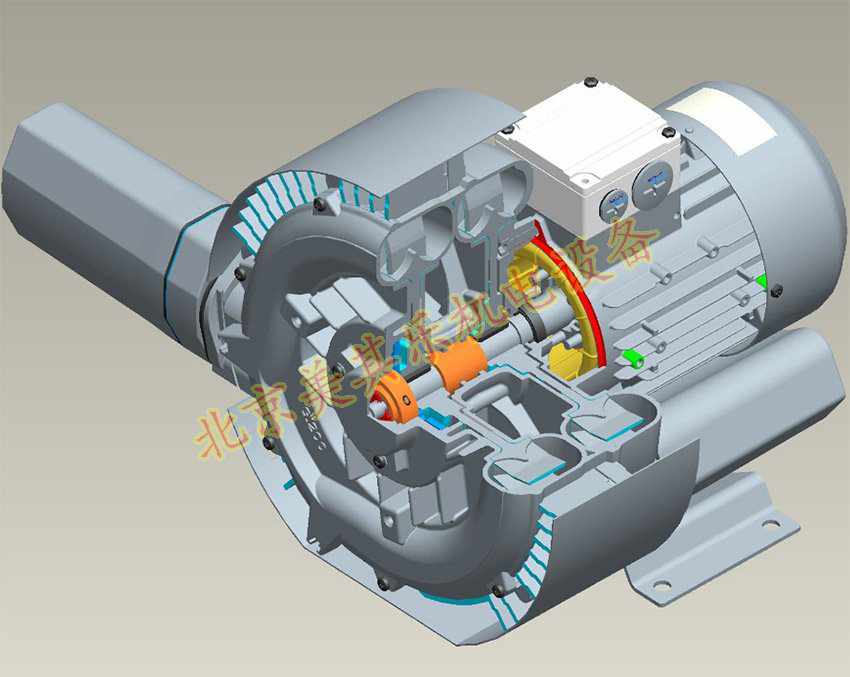

高壓鼓風機內部結構切割圖
雙葉輪高壓鼓風機構造圖
高壓鼓風機的主要特性:
1、高壓鼓風機不僅能夠吸氣還能吹風,達到一機兩用效果。
1、高壓鼓風機不僅能夠吸氣還能吹風,達到一機兩用效果。
2、高效環保,采用高速NSK,SKF高品質軸承,達到高效率,高性能。
3、風機選用寬頻寬壓高性能電機,達到穩定工作,更好達到風機壓力大,風力大,能耗低。
4、旋渦風機進出風口,均加裝高端消音棉,降低風機產生的風噪,即達到低噪音,不會給周圍的居民帶來困擾。
5、高壓風機非常耐用,維護非常容易,而且?guī)缀跏敲饩S護的。
6、高壓鼓風機自身在運轉過程中的機械磨損很小,使用壽命至少三、四年以上。
